二次元测量仪常见故障的维修及保养科溯源 2022.05.30

二次元测量仪是集光学、机械、电气和计算机成像技术于一体的新型高精度高科技测量仪器。在模具、螺丝、五金、零件、橡胶、PCB板、弹簧、电子和塑料等领域被广泛使用。二次元测量仪器会遇到什么故障?如何解决障碍以及如何维护二次元测量仪器,减少仪器故障呢?

二次元测量仪器的常见故障有升降传动故障、工作台故障、投影屏幕故障、投影成像故障、图像成像故障、电气故障、电子故障和精度故障等。

1、升降传动故障。常见障碍包括升降异常、上升下降失败、下降会反弹、较大的传动空回间隙、微调期间没有转动以及投影的松动。

2、工作台故障。一般情况下光杆容易空转,光杆的传动是跳动的,摩擦传动不平滑,工作台的运动噪声大,工作台的运动卡滞。为了解决这个问题,我们需要找出这种紊乱的原因并采取补救措施。可以通过调整弹簧的拧紧程度、更换轴承、加油润滑、更换光杆、调整光杆支架等来解决。

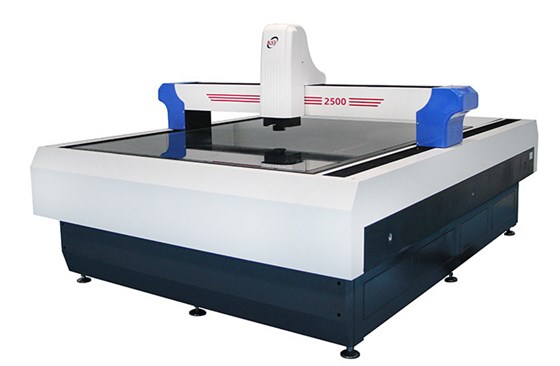

二次元测量仪

3、屏幕故障。当旋转过程中发出声音时,可以清除端面杂质(锈渍)并更换新的定位轴承。旋转时摩擦力很大,可以松开锁紧螺丝或改变摩擦转。您可以更换度盘座、摩擦轮、摩擦轴等。如果投影屏幕旋转时不计数,请拧紧角度机磨擦机、接好插头等。

4、投影成像故障。如果图像模糊,而且图像有暗点和黑点,图像对比光线暗,可以清洁物镜、投影屏幕、桌面玻璃、聚光镜和反光镜。调整或更换灯丝。如果灯泡的电源电压过低,则链接主电源稳压器。

5、影像成像失败。如果显示黑屏,您可以检查电源电压等,并将信号电缆插入显示屏。如果零件损坏,则需要更换显示器或十字线产生器。如果物镜变倍时十字线和跟踪点之间的偏移较大,则重新调整锁镜筒的螺钉或更换镜筒。如果测量的工件中有阴影,请调整相机或玻璃的四个角上的螺丝。

6、电气故障。常见故障包括灯泡故障不亮、轴流风机故障、灯泡易烧、易烧保险丝、变压器过热和破损等。

7、电子故障。如果电箱按钮出现故障,则可以通过清理系统,换新面膜来避免。如果轴未计数,则可以更换滑座或OP板或更换整个尺、重新连接信号线或更换主板。如果数码管缺笔画,则需要更换或维修。

8,精度故障。a,x,y轴精度不准、两坐标测量精度差、角度指示误差大、不同平面的测量误差大等。小心纠正和调整以处理此类障碍。

为了减少二次元测量仪的故障,必须注意平日的设备维护。设备的存储环境非常重要。有必要将其放在干净干燥的房间中,以使光学元件的表面发霉、元件表面的锈迹、污垢。零件表面必须保持清洁,不要用手触摸,并且要经常清理。
