产品参数
|
仪器型号 / 仪器参数 |

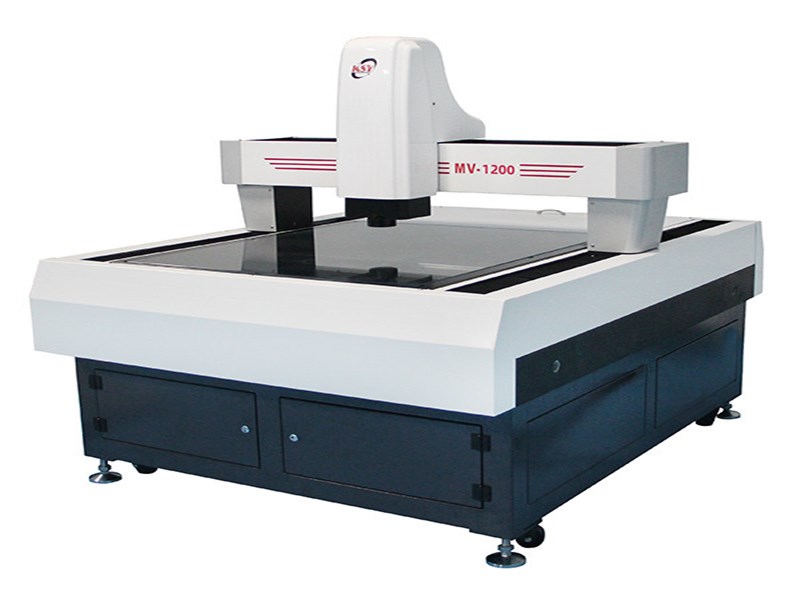

MV1200-CNC | ||
| 测量行程(mm)* | 1000x1200x200 | ||
| 外形尺寸(mm) | 2300x1850x1800 | ||
| 仪器重量(kg) | 2700 | ||
| 承载重量(kg) | 30 | ||
| 测量精度 | X/Y≤(4.0+L/150)µmZ≤(5.0+L/150)µm | ||
| L为被测物长度，单位为mm | |||
| 导轨 | 日本THK高精密直线导轨 | ||
| 光栅尺** | 0.5µm光栅尺 | ||
| 运动控制 | 交流伺服系统，全闭环控制 | ||
| 图像传感器 | 高清晰、高分辨率彩色工业摄像机 | ||
| 光源*** | 轮廓光 | LED平行冷光源，256级亮度可调 | |
| 表面光 | 电脑程控8分区LED环形冷光源，256级亮度可调 | ||
| 光学镜头**** | MT0850定格定倍镜头，倍率可保存，切换后无需校准 | ||
| 放大倍率***** | 光学放大倍率0.75-5.0X;影像放大倍率35-220X | ||
| 视场范围(mm) | 6.0-0.95 | ||
| 适用电源 | 100-240V(AC)50/60Hz,单相1800W | ||
| 工作环境 | 温度22±2℃湿度30%-80%振动<0.002g，低于15Hz | ||
备注
*测量行程可根据客户需求特殊定制
**标配为0.5µm光栅尺，可选配0.1µm光栅尺
***可选配同轴光，技术参数同轮廓光
**** 标配手动变倍镜头，可选配自动变倍镜头
***** 放大倍率为近似值，可根据需求选配0.5X或2.0X附加物镜，实现放大倍率15-100X或60-400X
